Jak zmierzyć rozstaw przyłączy grzejnika? Poradnik krok po kroku

Rozstaw przyłączy grzejnika to odległość mierzona od osi jednego króćca do osi drugiego – standardowo wynosi ona 50 mm w przypadku podłączeń dolnych, choć spotyka się także warianty 300, 500 czy 600 mm. Precyzyjny pomiar tego parametru jest podstawą bezproblemowej wymiany urządzenia, ponieważ pozwala uniknąć kosztownych przeróbek istniejącej instalacji. W naszym poradniku wyjaśniamy, jak krok po kroku zmierzyć rozstaw i na co zwrócić uwagę, aby cały proces przebiegł sprawnie.

Czym właściwie jest rozstaw przyłączy i dlaczego ten wymiar ma tak duże znaczenie?

Rozstaw przyłączy, często opisywany w dokumentacjach technicznych jako „pipe centres”, definiuje odległość pomiędzy osiami dwóch rur – zasilającej i powrotnej – w grzejniku. Od tego parametru zależy, czy nowy model fizycznie zostanie podłączony do obecnych wyprowadzeń bez użycia dodatkowych adapterów lub przeróbek ściany. Prostota tej definicji kontrastuje z poważnymi konsekwencjami błędu pomiarowego, który może prowadzić do nieszczelności całego układu grzewczego.

W praktyce, niedokładnie zmierzony dystans między przyłączami skutkuje problemami z montażem uchwytów i koniecznością stosowania przejściówek, które rzadko wyglądają estetycznie. Prawidłowo dobrany wymiar gwarantuje natomiast, że woda przepływa przez nowy grzejnik płynnie, co bezpośrednio wpływa na jego wydajność cieplną oraz równomierne nagrzewanie się całej powierzchni wymiennika.

Osoby wymieniające stary kaloryfer na nowoczesny ozdobny grzejnik muszą uwzględnić fakt, że warianty dekoracyjne często odbiegają wymiarami od swoich żeliwnych poprzedników. Dlatego tak ważne jest, aby jeszcze przed zakupem skonfrontować standardowy rozstaw 50 mm lub inny zmierzony dystans ze specyfikacją techniczną produktu.

Jak przygotować się do pomiaru – niezbędne narzędzia i warunki

Zanim przyłożysz miarkę do rur, przygotuj stanowisko pracy tak, aby nic nie zakłócało swobodnego dostępu do przyłączy. Usuń maskownice, odsuń meble i upewnij się, że okolice zaworów są oczyszczone z kurzu – nawet drobne zabrudzenia mogą przesunąć taśmę mierniczą i zafałszować wynik.

Do wykonania rzetelnego pomiaru potrzebujesz zaledwie kilku podstawowych przedmiotów, które ułatwią precyzyjne odczytanie odległości osiowej:

• taśma miernicza lub przymiar zwijany z podziałką milimetrową,
• poziomica do ustawienia narzędzia równolegle względem posadzki,
• miękki ołówek lub marker do zaznaczenia środków otworów,
• kartka oraz długopis do natychmiastowego zanotowania uśrednionego wyniku.

Jeśli dysponujesz suwmiarką, zyskujesz jeszcze większą dokładność przy wyznaczaniu osi króćców oraz przy kontroli średnic rur. Pamiętaj, aby przed położeniem miarki odczekać aż elementy instalacji ostygną – dotykanie gorącej powierzchni utrudnia stabilne przyłożenie taśmy i sprzyja przypadkowym odchyleniom.

Znaczenie poziomu i właściwej linii pomiaru

Wiele błędów bierze się z mierzenia rozstawu pod kątem, ponieważ ludzkie oko ma tendencję do niedokładnej oceny równoległości taśmy do podłogi. Nawet kilkustopniowe odchylenie sprawia, że faktyczny dystans pomiędzy osiami rur zostaje przekłamany o cenne milimetry, co w montażu przekłada się na naprężenia w złączkach.

Poziomica pełni tu więc rolę nie ozdobną, a absolutnie krytyczną – pomaga utrzymać miarkę w idealnie prostej linii na wysokości osi króćców. Dla dodatkowej stabilności możesz podeprzeć taśmę kawałkiem sztywnego kartonu, który zadziała jak prowizoryczna prowadnica i zapobiegnie wyginaniu się narzędzia podczas odczytu.

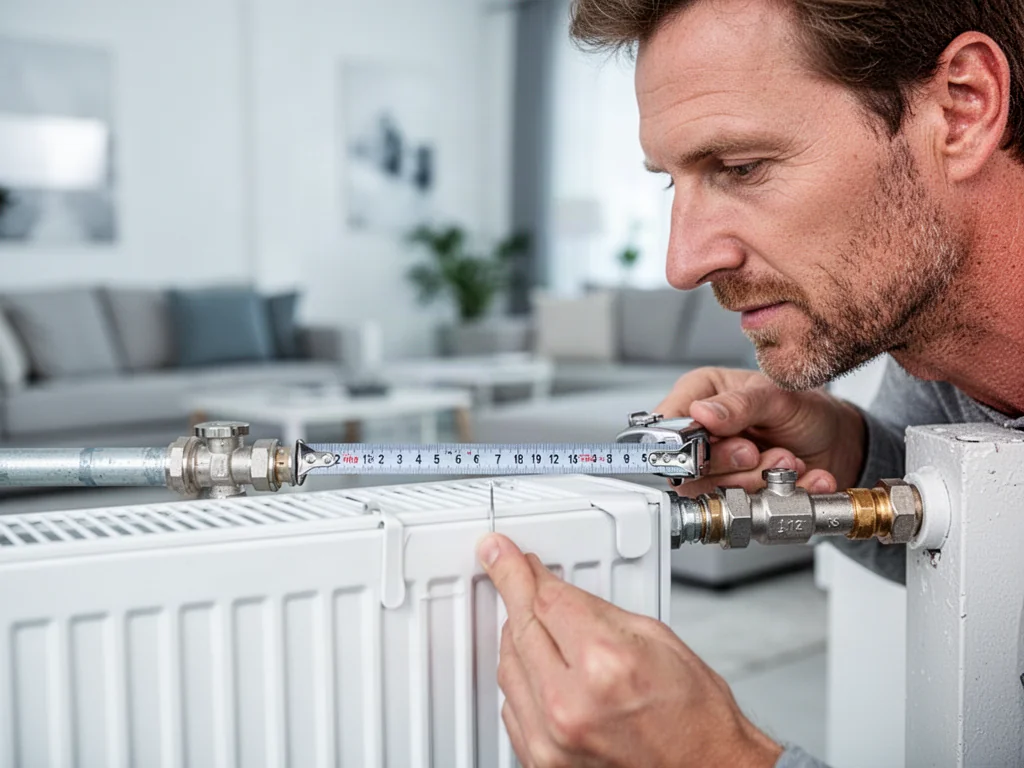

Instrukcja: mierzenie rozstawu krok po kroku

Precyzyjny pomiar opiera się na wielokrotnym sprawdzaniu dystansu pomiędzy wyznaczonymi punktami centralnymi, a nie krawędziami rur czy śrubunków. Poniższa procedura ułatwi uzyskanie rzetelnego wymiaru w warunkach domowych.

Zawsze mierz od osi do osi króćców – środek lewego przyłącza do środka prawego, a wynik zapisuj natychmiast w milimetrach, aby nie sugerować się wzrokiem przy kolejnych próbach.

Podstawowa metoda składa się z kilku następujących po sobie etapów, które wymagają jedynie odrobiny cierpliwości i skupienia:

1. Zlokalizuj obydwa przyłącza i za pomocą markera zaznacz małą kropkę w ich geometrycznym centrum – ułatwia to powtarzalne przykładanie miarki.
2. Przyłóż początek taśmy do wyznaczonego punktu lewego króćca, rozciągnij ją w linii prostej do punktu na prawym króćcu.
3. Sprawdź, czy taśma jest ułożona ściśle poziomo, używając poziomicy jako wzorca, a w razie potrzeby podeprzyj ją kartonem.
4. Powtórz odczyt dwukrotnie: raz od lewej do prawej i raz od prawej do lewej – różnice wyeliminujesz poprzez wyciągnięcie średniej arytmetycznej z trzech rezultatów.
5. Obok standardowego rozstawu zanotuj również wartość wall to pipe centres, czyli odległość od osi rury do lica ściany, aby mieć komplet danych dla sprzedawcy.

W trakcie pomiaru zwróć uwagę na typ podłączenia – przy wersji bocznej dystans jest zwykle równy wysokości korpusu grzejnika, natomiast przy dolnych centralnych wyjściach typu V często spotkasz rozstaw 50 mm w podstawie urządzenia. Pojedynczy pomiar wykonany bez kontroli poziomu daje tylko złudne poczucie zgodności, dlatego weryfikuj wynik za każdym razem.

Najczęstsze pomyłki przy pomiarze rozstawu i ich wpływ na montaż

Jednym z najbardziej powszechnych błędów jest mierzenie dystansu od zewnętrznych krawędzi rur zamiast od ich środka. Takie działanie zawyża wynik o kilka milimetrów, co sprawia, że myślisz iż nowy grzejnik będzie pasował idealnie, podczas gdy w rzeczywistości otwory przyłączeniowe rozjadą się i instalator będzie zmuszony do dłutowania lub dokładania kolanek teleskopowych.

Inne istotne niedopatrzenia to:

• trzymanie luźnej, zwijanej miarki, która przesuwa się w trakcie odczytywania skali,
• ignorowanie szerokości przyszłych zaworów i miejsca na głowicę termostatyczną – nawet pasujący rozstaw nie pomoże, gdy głowica oprze się o framugę,
• pomiar wykonany tylko jeden raz, bez sprawdzenia odległości w kierunku powrotnym, co ukrywa przypadkowe przesunięcie palców,
• posługiwanie się wymiarami starego grzejnika zamiast realnego rozstawu rur w ścianie przy planowaniu przeróbki instalacji.

Uniknięcie tych potknięć sprowadza się do zasady podwójnej kontroli i uwzględnienia pełnej szerokości zestawu montażowego. Dobrą praktyką jest dodanie do zmierzonego dystansu orientacyjnej grubości zaworów podawanej przez producenta – na przykład około 40 mm na stronę – i porównanie tego gabarytu z dostępną przestrzenią przy ścianie.

Dlaczego mylenie szerokości grzejnika z rozstawem prowadzi do kosztownych przeróbek?

Szerokość całkowita kaloryfera to odległość od jego lewej krawędzi do prawej, natomiast rozstaw przyłączy dotyczy wyłącznie odległości pomiędzy środkami dwóch króćców podłączeniowych – wartości te często się różnią. Kupując produkt wyłącznie na podstawie szerokości gabarytowej, ryzykujesz, że rury w ścianie nie pokryją się z gniazdami w korpusie nowego urządzenia.

W takiej sytuacji instalator musi kuć ścianę, przesuwać punkty poboru wody albo montować ozdobną obudowę, która zamaskuje przebudowany fragment instalacji – każda z tych operacji generuje dodatkowy koszt i opóźnia uruchomienie ogrzewania w pomieszczeniu.

Konsekwencje pomiaru pod kątem i bez sprawdzenia „wall to pipe centre”

Przechylona taśma miernicza wydłuża odczytywany dystans w sposób niezauważalny gołym okiem, co sprawia, że zmierzony wymiar okazuje się większy od rzeczywistego – taka pomyłka kończy się zakupem grzejnika, który „nie trafia” w króćce. Z kolei pominięcie parametru wall to pipe centre często skutkuje odkryciem na etapie montażu, że korpus nowego modelu wystaje zbyt daleko od ściany, blokując ruch głowicy termostatycznej.

Specjaliści zalecają, aby dokumentować obydwie wartości i przedstawiać je sprzedawcy – w wielu sklepach hydraulicznych pozwala to od razu odrzucić produkty, które wygenerują kolizje montażowe. Dzięki temu oszczędzasz czas na zwrotach i zyskujesz gwarancję, że wybrany model zawiśnie na ścianie bez naprężeń.

Pomiary w różnych typach podłączeń – bocznych, dolnych i centralnych

W zależności od prowadzenia rur w budynku spotkasz podłączenie boczne, gdzie zasilanie umieszczone jest u góry, a powrót na dole, lub podłączenie dolne typu V, w którym dystans 50 mm pomiędzy króćcami upraszcza całą konstrukcję. Rozstaw mierzony w tych układach wymaga nieco innego podejścia ze względu na odmienną lokalizację otworów wlotowych.

W przypadku instalacji bocznych odległość mierzy się pomiędzy wyjściami rozlokowanymi na dwóch końcach wymiennika, często odpowiada ona zbliżonej wartości co wysokość całego panelu. Natomiast w popularnych drabinkach łazienkowych producenci stosują rozstawy pośrednie, na przykład 460 mm – dlatego tak ważne jest sprawdzenie karty technicznej zamiast sugerowania się standardem 500 mm czy 600 mm.

Grzejniki z przyłączeniem dolnym 50 mm wymagają pomiaru osi króćców w podstawie, bez doliczania rozet maskujących – do zmierzonej wartości dodaje się jedynie szerokość zaworów.

Nowoczesne grzejniki dekoracyjne często oferują przyłącza centralne w dolnej części, co ułatwia dopasowanie ich do wyprowadzeń z podłogi. W takim wariancie zmierzysz dystans pomiędzy dwoma króćcami leżącymi blisko siebie, a dla bezpieczeństwa zanotuj także odległość od osi rury do wykończonej ściany, bo ona determinuje wybór odpowiedniego zaworu kątowego lub prostego.

Tabela poniżej zestawia typowe warianty rozstawów i pokazuje, jakie aspekty warto skontrolować w każdym przypadku:

Przy wyborze zwróć też uwagę, czy instalacja jest jedno-, czy dwururowa – od tego uzależniony jest kierunek przepływu wody w zaworach i sposób ich wpięcia w obieg centralnego ogrzewania.

Od zmierzonego wymiaru do gotowego zestawu – dobór zaworów i uchwytów

Kiedy masz już zapisany uśredniony rozstaw, kolejnym etapem jest skompletowanie akcesoriów, które umożliwią stabilny montaż. W grzejnikach z przyłączem 50 mm wybór zaworów jest najszerszy – dostępne są zarówno minimalistyczne zawory proste, jak i rozbudowane zestawy maskujące rury wychodzące z podłogi.

Weryfikując kompatybilność zestawu przyłączeniowego, upewnij się, że średnica króćców i gwinty odpowiadają Twojej domowej instalacji. Zbyt szeroki lub wąski rozstaw wymusza zastosowanie przejściówek, co może zaburzyć estetykę łazienki czy salonu – szczególnie gdy zależy Ci na czystej linii nowoczesnego ozdobnego kaloryfera.

Podczas przymiarki pamiętaj, aby:

1. skontrolować, czy głowica termostatyczna nie koliduje z ościeżnicą lub parapetem,
2. sprawdzić odległość od ściany do osi rury – zbyt płytkie osadzenie utrudni założenie rozety,
3. wybrać zawór odpowiedni dla systemu jedno- lub dwururowego, co zapobiegnie spadkowi mocy grzewczej nawet o 30%,
4. użyć poziomicy przy zawieszaniu korpusu, aby dystans zmierzony wcześniej nie został zniweczony krzywym ustawieniem uchwytów.

W zestawach wielu producentów znajdziesz również odpowietrznik automatyczny, który montuje się w najwyższym punkcie urządzenia – jego prawidłowa praca jest zależna od zachowania idealnego poziomu grzejnika.

Jak poprawny rozstaw wpływa na stabilność i szczelność całego układu?

Dopasowanie rozstawu przyłączy to nie tylko kwestia wygody mechanicznej – ma ono bezpośredni wpływ na szczelność połączeń i żywotność uszczelek. Kiedy rura zasilająca i powrotna trafiają w króćce pod idealnie prostym kątem, złączki nie są poddawane naprężeniom bocznym, które z czasem powodują mikropęknięcia i wycieki.

Źle zmierzony dystans zmusza instalatora do dociągania rur na siłę, co może skutkować uszkodzeniem gwintu w nowym grzejniku dekoracyjnym – stratą szczególnie bolesną, gdy dotyczy ona modelu malowanego proszkowo na nietypowy kolor RAL. Z kolei stabilne osadzenie na właściwych uchwytach zapewnia, że ciężar wymiennika rozkłada się równomiernie i nie przeciąża delikatnych ścianek gipsowo-kartonowych, na których często wiesza się lekkie, ozdobne konstrukcje.

Dodatkowo, prostopadłe podłączenie sprzyja równomiernej cyrkulacji ciepłego powietrza, ponieważ korpus grzejnika trzyma wtedy równy odstęp od lica ściany – standardowo około 3 cm. W ten sposób zachowana jest drożność kanału konwekcyjnego, który w płytowych modelach jednopłytowych (o głębokości zaledwie 6 cm) ma szczególne znaczenie dla efektywnego ogrzewania wnętrza.

Wymiana starego grzejnika żeliwnego o rozstawie 500 mm na nowy o wysokości 600 mm z rozstawem 550 mm wymaga zastosowania złączek S, które kompensują różnicę bez ingerencji w ścianę.

Podsumowanie – lista kontrolna przed zakupem nowego grzejnika

Zebranie wszystkich informacji w jednym miejscu pomaga uniknąć niespodzianek podczas montażu. Uśredniony wynik pomiaru, dane na temat wall to pipe centre oraz notatka o wymaganej przestrzeni na zawory tworzą kompletny obraz potrzebny sprzedawcy lub instalatorowi.

Przed złożeniem zamówienia upewnij się, że dysponujesz:

• precyzyjnym rozstawem osi wyrażonym w milimetrach,
• informacją, czy masz podłączenie boczne, czy dolne 50 mm,
• orientacyjną szerokością przewidzianych zaworów z miejscem na głowicę,
• zmierzoną odległością od osi króćca do wykończonej powierzchni ściany.

Stosując się do tych wskazówek, unikniesz dłutowania, dokupowania przejściówek i nerwowego poprawiania instalacji na ostatnim etapie remontu – Twój nowy kaloryfer zawiśnie prosto, szczelnie i będzie pracował z pełną mocą już od pierwszego sezonu grzewczego.
